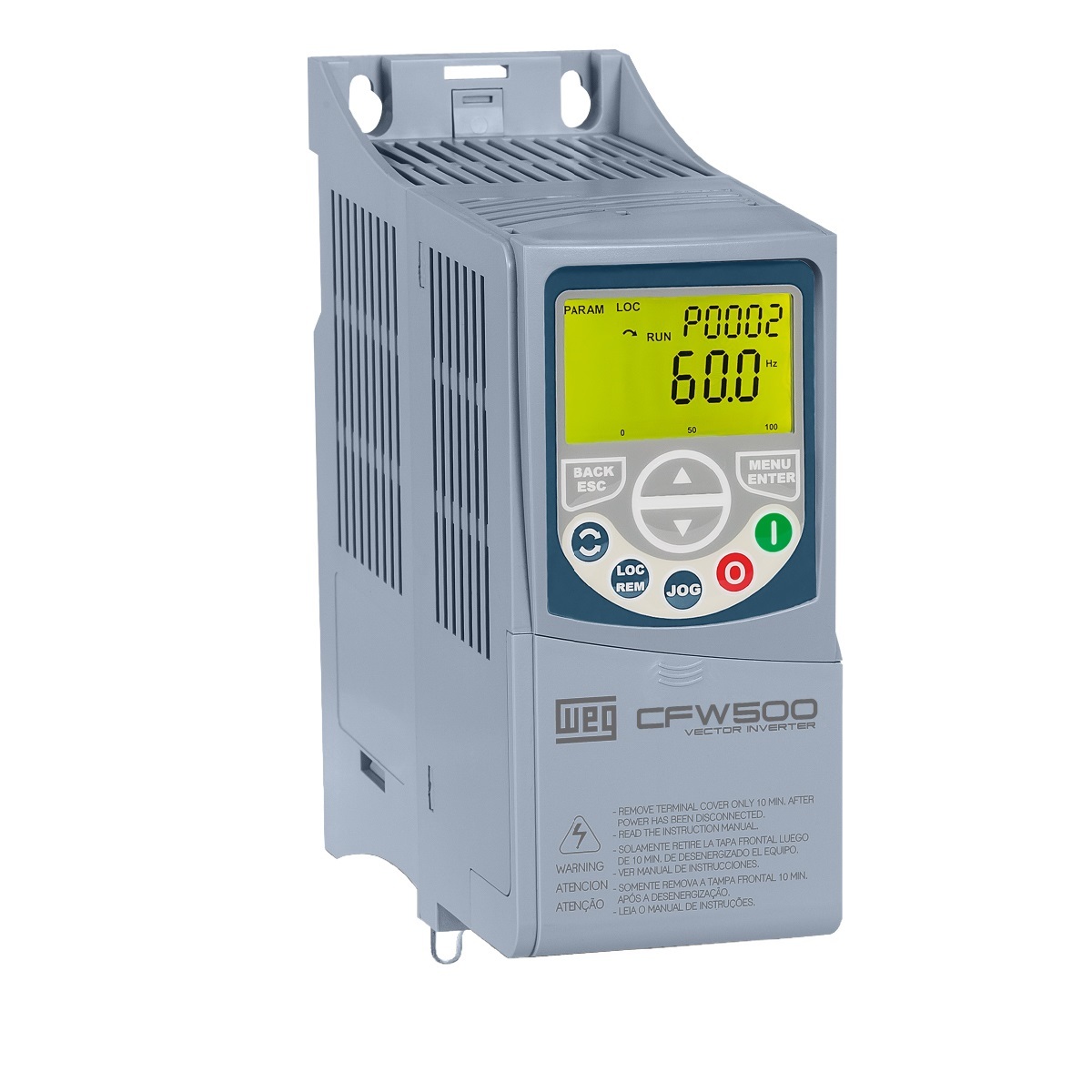

INVERSOR DE FREQUÊNCIA – CFW500
Soluções de alta performance e eficiência energética, os inversores de frequência WEG utilizam tecnologia de ponta para variação de velocidade em motores de indução trifásicos. Com design moderno e de fácil instalação, eles podem ser utilizados nos mais diversos segmentos industriais, tornando as operações mais rápidas e contribuindo para a preservação do meio-ambiente.
Os inversores de frequência CFW500 e CFW700 são ideais para aplicações que requerem alta performance, conectividade e ótimo custo-benefício.
O CFW500 possui excelente performance, tamanho compacto e ampla variedade de módulos plug-ins para adaptar-se à qualquer necessidade, com faixa de potências de 0,25 a 30,0 cv.
É um acionamento de velocidade variável com tecnologia avançada para motores de indução trifásicos que oferece excelente desempenho, flexibilidade e ótimo custo-benefício, permitindo uma solução otimizada.
Com design moderno e faixa de potências de 0,25 a 30 cv, o inversor de frequência CFW500 é um acionamento de velocidade variável de alta performance, que auxilia no controle de velocidade e torque em motores de indução trifásicos. O equipamento conta ainda com controle vetorial sensorless, vetorial com Encoder ou escalar, SoftPLC, que agrega funções de CLP (Controlador Lógico Programável), Pump Genius, que traz funções dedicadas para bombeamento e módulos plug-in selecionáveis, que proporcionam uma solução flexível e otimizada para qualquer aplicação.
Descrição
Especificação
– Tensão Nominal de Entrada: 380-480 V
– Número de Fases de Entrada: Trifásico
– Configuração: Com opcionais
– Corrente Nominal (ND): 4.3 A
– Corrente Nominal (HD): 4.3 A
– Filtro RFI: Sem filtro
– Grau de Proteção: IP20
– Frenagem Reostática: Standard Sem Frenagem
– Alimentação da Eletrônica: Não Disponível
– Métodos de Controle: V/F (escalar) e VVW
– Rendimento Típico na Condição Nominal: ? 97%
– Indutor do link: Não
– Conformal Coating: 3C2
– SoftPLC: Sim, incorporado
– Temperatura: -10 °C a 50 °C
– Porta USB: Somente com plug-in
– Cartão de Memória: Não incluso no produto
– E/S Padrão: 40x DI; 1 relé NA/NF e 1 transistor x DO; 1 x AI; 1 x A0
– Parada de Segurança: Não disponível
– Display: LCD Numérico
– Certificações do Produto: UL, CE C-Tick, CS e IRAM
– Corrente de Saída 1,0 a 47,0 A (0,25 a 30,0 cv)
– Tensão de Alimentação Monofásica ou Trifásica 200-480 V
– Controle Vetorial (VVW), Vetorial Sensorless ou com Encoder, ou escalar (V/F)
– Módulos Plug-In selecionáveis
– Filosofia Plug & Play
– Interface de Operação e Programação (IHM) incorporada
– Porta RS485 incorporada (e qualquer módulo plug-in selecionado)
– Pump Genius – funções dedicadas para o acionamento de bombas
– SoftPLC – funcionalidades de CLP incorporadas
– IGBT de frenagem (disponível nos tamanhos B e C)
– Proteção Classe 3C2 ou 3C3 para aplicações em ambientes com agentes químicos corrosivos
– Grau de Proteção IP20 (padrão) e NEMA1 (opcional)
– Ventilador com sistema de troca rápida
– Filtro RFI interno (opcional)
– Porta de Comunicação USB (acessório CFW500-CUSB)
– Softwares de Programação Gratuitos WLP e SuperDrive G2 disponíveis
Programação e Operação Simplificada
– Visualização, ajuste e comando de todos os parâmetros
– Indicação de até 3 parâmetros no display, selecionados pelo usuário
– Start-Up orientado e parâmetros agrupados
Flexibilidade e Desempenho
O CFW500 tem design avançado e pode ser selecionado conforme a necessidade da aplicação, proporcionando flexibilidade com excelente desempenho. A instalação do CFW500 é simples e sua configuração e operação é intuitiva, com navegação por menus através de interface de operação (IHM) com display de LCD incorporada. Com o módulo de memória flash é possível fazer o download da programação existente de um CFW500 para outros, sem a necessidade de energizá-los.
Conectividade
O CFW500 pode ser interligado às principais redes de comunicação industriais rápidas, tipo FieldBus, com protocolos mundialmente difundidos como CANOpen, Profibus-DP e DeviceNet, conforme o plug-in selecionado. Além disso, qualquer módulo plug-in do CFW500 já vem com interface serial RS485 Modbus-RTU incorporada.
Recursos
– Senha para Proteção da Programação
– Unidades especiais de engenharia (RPM, °C, Nm, mA, %, kW, kWh, entre outros)
– Backup de todos os parâmetros (via software SuperDrive G2, cartão de memória ou memória do CFW500)
– Possibilidade de salvar até 2 programações diferentes na memória do CFW500
– Ajuste da frequência de chaveamento conforme a necessidade da aplicação
– Referência da velocidade via potenciômetro eletrônico
– Multispeed com até 8 velocidades programáveis
– Compensação de escorregamento
– Boost de torque manual ou automático (modo escala V/F) ou autoajuste (modo vetorial VVW)
– Rampas de Aceleração/Desaceleração
– Rampa tipo “S”
– Frenagem CC
– Frenagem reostática
– Regulador PID para controle de processos em malha fechada
– Flying Start/Ride Through
– Estado Sleep
– Frequências ou Faixas de Frequências evitadas
– Proteção de Sobrecarga e sobretemperatura no motor e nos IGBTs
– Proteção de Sobrecorrente
– Supervisão da Tensão do link CC
– Histórico de Falhas
Aplicações
– Extrusoras
– Esteiras Transportadoras
– Mesas de Rolos
– Ventiladores/Exaustores
– Bombas Centrífugas
– Granuladores/Paletizadores
– Máquinas de Corte e Solda
– Secadores/Fornos Rotativos
– Bombas Dosadoras de Processos
– Agitadores/Misturadores
– Filtros Rotativos
– Bobinadores/Desbobinadores
